Дифавтомат и УЗО — как выбрать электрозащиту правильно
Вопрос, что лучше дифавтомат или УЗО для электрозащиты, часто вызывает затруднения у домовладельцев. Рассказываем, чем отличаются эти устройства, а также в каких случаях и где их лучше устанавливать.
Для чего используются УЗО и дифавтомат

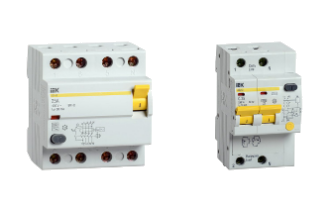

И устройство защитного отключения (УЗО), и дифавтомат, или автоматический выключатель дифференциального тока (АВДТ), относятся к средствам электромеханической защиты. При опасной ситуации оба они обесточивают участок цепи, за который отвечают. Однако имеют существенное различие:
- УЗО предназначен для защиты человека от возможного удара током вследствие пробоя изоляции на корпус электрооборудования.
- Дифавтомат одновременно выполняет функции УЗО и обычного автомата, реагируя как на ток утечки, так и на перегрузку цепи или короткое замыкание.
Функции УЗО и дифавтомата имеют отличия, а значит, характеристики, на которые смотрят при покупке, у них разные.
Основные характеристики УЗО и дифавтомата: в чем разница
УЗО выбирают по номинальному отключающему дифференциальному току: 10 мА рекомендуется использовать в помещениях с повышенной влажностью (например, ванная комната или кухня) и помещениях, где важно обеспечить наибольшую безопасность, например, в детской. Для остальных же вполне подойдет 30 мА. В случае, если дом большой или это предприятие со сложной, разветвленной проводкой, то используются УЗО с током 100 и 300 мА. Их ещё называют “противопожарными”, подробнее об этом типе расскажем ниже.
Различные типы УЗО реагируют на разные виды тока:
- Тип «АС» срабатывает на утечку переменного синусоидального тока.
- Тип «А» реагирует на утечку переменного или постоянного импульсного (пульсирующего) тока/
- Тип «B» отключает питание не только при любом токе утечки, в том числе и сглаженного постоянного.
Согласно пункту 7.1.78 ПУЭ в жилых зданиях могут применяться УЗО типа «А» или «АС». Конкретного указания на то, какое именно устройство ставить нет. Но есть приписка с перечислением возможных источников пульсирующего тока. Это практически вся используемая сегодня в частной жизни аудио-, видео-, бытовая другая техника, где есть блок управления, регулятор температуры или времени, контроллер двигателя или дисплей.
Многие производители бытовой техники указывают в техпаспорте, с помощью какого УЗО нужно защитить прибор. Обычно это тип «А».
В жилых помещениях УЗО обязательно ставится в паре с автоматическим выключателем, чтобы обеспечить полную электрозащиту цепи и предотвратить возгорание из-за повреждения электропроводки.
Для дифавтоматов помимо тока утечки также важна:
- Номинальная отключающая способность при коротком замыкании. В квартирах и домах, расположенных близко к подстанциям, ставят устройства на 10 кА, на удаленных — 6 кА. Для частного жилья в сельской местности достаточно 4,5 кА.
- Номинальный ток для предотвращения перегрузки — 6-63 А. Его конкретная величина зависит от мощности потребителя. Наиболее ходовые модели — дифавтоматы на 16, 25 и 32 А, которых достаточно для большинства типовых квартир.
Дифавтомат более функционален и универсален, обеспечивает одновременно несколько ступеней защиты и экономит место в щитке. Но при его срабатывании сложно понять, по какой причине была отключена цепь — из-за пробоя, КЗ или перегрузки.
Особенности монтажа устройств
С точки зрения безопасности оптимально, если каждый прибор отвечает за свой вид защиты. Поэтому прежде, чем ставить дифавтомат или УЗО определитесь, для чего нужно устройство. Если только от токов утечки, будет достаточно УЗО. Его рекомендуется устанавливать:
- на приборы и электроустановки, контактирующие с водой;
- группу освещения, если светильники имеют металлический корпус и до них можно легко достать рукой;
- на общую группу розеток.
Для УЗО нужно больше места, но с ним удобнее выявлять причины аварий. Если оно отключилось — есть утечка тока. Выбило автомат — произошло короткое замыкание или перегрузка.
Дифавтоматы используют, когда необходимо, чтобы устройство выполняло сразу все функции по электрозащите, или если место в щитке ограничено. АВДТ подходит для защиты конкретного электрического прибора и удобнее в монтаже, особенно если электроработы ведутся в стесненных условиях (в электрошкафах или щитках).
В квартирах обычно ставят УЗО на розетки и освещение, после них автоматы, которые защищают отдельные линии цепи. Дифавтоматы используют на кухонных плитах и в ванной комнате, чтобы при попадании воды или появлении конденсата на токопроводящих элементах устройство отключило только одну ветку.
Как выбрать то, что нужно
При выборе УЗО и дифавтомата рекомендуем учитывать следующие критерии:
- Удобство эксплуатации. УЗО обычно ставится на несколько линий, которые все обесточиваются при утечке тока. Дифавтомат отключит только ту ветку, на которой установлен прибор.
- Компактность. Один дифавтомат экономит место в электрощитке. Но многое зависит от особенностей электросхемы. Например, если под одним УЗО стоит 10 автоматов, они займут в щитке 12 модулей, а 10 дифавтоматов — уже 20.
- Удобство в ремонте. В паре УЗО + автоматический выключатель каждое устройство можно поменять отдельно. Дифавтомат придется заменить полностью, что обойдется в большую стоимость.
- Цена. УЗО стоит дешевле чем дифавтомат аналогичного качества.
Обратить внимание нужно на место эксплуатации и назначение УЗО. Если это большое предприятие или например маленькая квартира, то для них подойдут разные аппараты, которые нужно подбирать в зависимости от тока утечки.
Для небольших квартир рекомендуется ставить УЗО, которое срабатывает при токе 30 мА, поскольку ток способный нанести вред человеку, начинается с 30 миллиампер (0,03 Ампера). И весьма вероятно, что УЗО срабатывающее при токе 100 или 300 мА, не способно защитить человека. Но все же подобные аппараты существуют и на них есть спрос. Где же они тогда используются?
Представим современную электропроводку, со множеством линий и с общей длиной кабеля до 500 метров. Когда мы поставим на ввод такой электропроводки УЗО с током 30 мА, оно будет все время срабатывать, поскольку даже бездефектный провод даёт малую утечку, особенно в те моменты когда через него проходит большой ток. Именно для этого и производятся УЗО с "грубым" током утечки 100 и 300 мА.
Они нужны не для того, чтобы обезопасить человека, они нужны, чтобы отследить общую утечку тока в системе. При токе уходящим “не туда” больше 300-500 мА (0,3 - 0,5 А), может возникнуть риск пожара, исходя из этого такие УЗО называют "противопожарными".
Также стоит обратить внимание на производителя устройств. Предпочтительнее выбирать УЗО и дифавтоматы проверенных производителей — IEK, Schneider Electric (DEK), Legrand, ABB, EATON, КЭАЗ, EKF, DKC и пр. Продукция этих брендов представлена в нашем каталоге, из которого вы легко подберете нужные средства электрозащиты под самые разные задачи.
