Как выбрать магнитный пускатель для асинхронного двигателя

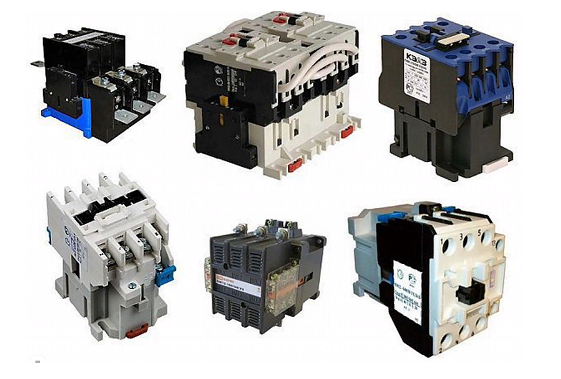

Магнитный пускатель — это низковольтное устройство, которое обеспечивает запуск и разгон электрического двигателя до номинальных оборотов, отключение, защиту от перегрева и перегрузок. В основном используют для коммутации силовых цепей. Основное отличие магнитного пускателя от контактора — наличие теплового реле (срабатывает при перегрузках), дополнительных контактов, корпуса.
Для чего нужен магнитный пускатель
Область применения:
- пуск и остановка 3-фазных асинхронных электродвигателей;
- дистанционное управление осветительными приборами (освещение улиц, промышленных и коммерческих объектов большой площади);
- схемы управления системы кондиционирования и климат-контроля, насосного и компрессорного оборудования;
- обеспечение работы конвейеров, электроустановок и так далее.
Как работает магнитный пускатель
Неподвижная часть сердечника изготовлена из листовой стали, оснащена короткозамкнутыми кольцами для уменьшения вибрации при запуске устройства. Для снижения шума предусмотрена силиконовая прокладка. Индуктивная катушка оснащена выводами для подключения питания.
На подвижном элементе установлен траверс с подпружиненными контактами. Для подключения провода (кабеля), коммутации силовых цепей предусмотрены верхние и нижние клеммы.
Рассмотрим принцип действия магнитного пускателя. После нажатия кнопки запуска ток поступает на индуктивную катушку, в результате чего образуется магнитное поле, подвижный элемент сердечника смещается, затягивая за собой траверс. Подвижные контакты стыкуются с неподвижными — двигатель запускается. Размыкание цепи осуществляется нажатием кнопки «Стоп».
Выбор магнитного пускателя для электродвигателя: основные характеристики
Существует 3 типа магнитных пускателей. Открытые — предназначены для установки в защищенных пространствах (шкафы, панели и так далее). Защищенные — можно размещать в помещениях с невысокой концентрацией пыли в воздухе. Во влагонепроницаемом корпусе — подойдут для установки снаружи, под навесом. Основные характеристики:
- Номинальный ток. Должен соответствовать предполагаемой нагрузке + 10 %. Номинальный ток отечественных пускателей составляет от 6,3 до 250 А.
- Номинальное напряжение катушки магнитного пускателя: от 24 до 380 В и более (используются редко).
- Величина пускателя. Отображает мощность и габариты: 0 — Imax до 6 А, I — Imax до 9–18 А, II — до 25–32 А, III — до 40–50 А, IV — до 65–95 А, V — до 100–160 А, VI — от 160 А и более. Этот параметр характеризует мощность, которую можно коммутировать. Так, III величина подойдет для подключения электроприборов мощностью в пределах 18-22 кВт.
- Количество полюсов. Наибольшее распространение получили устройства с 3 полюсами (для 3-фазных электродвигателей). В некоторых моделях предусмотрен блокировочный контакт, обеспечивающий фиксацию контактора, когда он включен — может быть нормально разомкнутым или нормально замкнутым. Также может присутствовать контакт выдержки времени (задержка запуска/выключения) или другие варианты. Магнитный пускатель можно дополнить контактной приставкой — это дает возможность увеличить число вспомогательных контактов.
- Коммутационная износостойкость. Высший класс «А» рассчитан на 1,5–4 млн гарантированных производителем рабочих циклов, «Б» — на 0,63–1,5 млн циклов. «В» — в пределах 0,1–0,5 млн.
- Механическая износостойкость. Характеризуем количество циклов включения/отключения без ремонта при отсутствии нагрузки: 3–20 млн.
Устройства могут оснащаться тепловым реле для защиты подключенного оборудования от токовых перегрузок, несимметричных режимов токов, выпадения фаз. Для коммутации реверсивного двигателя потребуется вариант с 2 пускателями (прямой и обратный ход). Помимо кнопок «Пуск» и «Стоп» в них предусмотрена «Реверс».
Маркировка электромагнитных пускателей
Расшифровка обозначения серии ПМЛ
Маркировка состоит из комбинации букв и цифр: ПМЛ-ABCD ДМ1К-E-FG-УХЛХ-Х. Расшифровка:
- ПМЛ — название серии.
- A — номинальный ток, обозначается цифрой от 1 до 9: 1 — 10/16 А, 2 — 25/32 А, 3 — 40/50 А, 4 — 63-80 А, 5 — 100-125 А, 6 — 160 А, 7 — 250 А, 8 — 400 А, 9 — 630/800 А.
- В — тип пускателя: 1 — нереверсивный, 5 — реверсивный, оснащен механическим блокиратором.
- С — степень защиты: 0 соответствует IP00. Остальные три варианта: 1 — IP54, 4 — IP40, 6 — IP20.
- D — количество контактов.
- ДМ1К. Д характеризует зависимость номинального тока от величины пускателя: 16 А для первой величины, 32 А, соответственно, для второй, 80 — для четвертой, 100 А — для пятой. М — возможность закрепления на рейке или плоской поверхности. 1 — пускатель с I=50 А (для 3 величины). К — для коммутации емкостных нагрузок.
- E. Номинальный рабочий ток (в амперах).
- F. U цепи управления (в вольтах).
- G. Род тока управляющей цепи (AC/DC).
- УХЛ — климатическое исполнение.
- Х — износостойкость («А», «Б» или «В»).
Расшифровка маркировки контакторов Schneider
- LC — основной модуль: 1 — нереверсивный, 2 — реверсивный.
- Тип контактора: K — номинальный ток в пределах 6-16 А (6-12 А). D — 9-150 А (9-32 А). F — 115-800 А. В скобках указаны параметры для контакторов со сниженным потреблением.
- Отсутствие защитной крышки — 5, при ее наличии цифровое обозначение отсутствует.
- 4-полюсное исполнение — «Т», 3-полюсное — без буквы.
Маркировка контакторов КМИ
Состоит из комбинации четырех чисел: Х-ХХ-Х-Х, которые означают:
- Максимальный рабочий ток: от 1 до 95 А.
- Двузначный символ характеризует номинальный ток, определяет группу пускателей (от первой до четвертой).
- Конфигурация пускателя. Так, 1 — устройство без корпуса и без реверса.
- Число дополнительных контактов. 0 — замыкающий контакт, 1, соответственно, размыкающий, 2 — первый замыкающий и первый размыкающий.
Выбор магнитного пускателя: основные критерии
Алгоритм расчета магнитного пускателя:
- Номинальный ток. Подбирают с учетом предельного пускового тока (пиковое значение во время запуска электродвигателя). Рассчитывается по формуле: Iном=P/(U*ŋ*cosϕ*√3)
- Пусковой ток: Iпуск=k*Iном. (k — кратность пускового тока, берем из справочника).
- Находим устройство с соответствующим номинальным током (Iном) и категорией применения.
При затяжном пуске потребуется подключение автоматического выключателя. Бывает трех типов: В — превышение по току в момент пиковой нагрузки в 3–5 раз, С — в 5–10 раз, D — в 10–50 раз.
