Одно- и трехфазные ограничители мощности — надежная защита от перегрузок и хищений электроэнергии
При превышении допустимой нагрузки на трансформаторную подстанцию резко возрастает риск выхода оборудования из строя — целый район может остаться без электроэнергии. Для решения этой проблемы необходимо подключить ограничитель мощности. Сегодня мы расскажем об устройстве, принципе работы, вариантах подключения и критериях выбора подобных устройств.
Предназначение ограничителей мощности
Ограничители мощности предназначены для постоянного мониторинга нагрузки в одно- и трехфазных сетях электроснабжения и отключении потребителей в случае превышения допустимых показателей. Контроль осуществляется в режиме реального времени (24/7). Как только суммарная потребляемая мощность превысит установленные значения, подача электроэнергии прекращается и возобновляется после снижения потребления мощности до разрешенного — с временной задержкой от 4 до 180 секунд.
Область применения:
- Контроль входящей электроэнергии — например, чтобы исключить перегрузку бытовой электротехники.
- Защита систем энергоснабжения от хищения энергии — несанкционированного подключения к сети.
- Контроль мощности электрооборудования. В частности, станков, двигателей, других приборов.
Установка ограничителя мощности помогает избежать преждевременного выхода из строя трансформаторного оборудования, источников питания, генераторов и других приборов. Кроме того, это один из способов исключить хищение электроэнергии.
Как работает ограничитель мощности
Основной компонент — измерительный блок с датчиками. Принцип работы ограничителя мощности предельно простой. Полученные данные направляются в центр обработки информации, где рассчитывается оптимальный показатель для конкретного времени и сравнивается с предельно допустимым значением. Как только мощность приблизится к критическому уровню, энергоснабжение автоматически отключается. Следует отключить часть потребителей электричества. По истечении заданного промежутка времени (до 3 минут) работа сети возобновляется.
Также в состав ограничителей мощности входят потенциометры, которые служат для регулировки показателей, установки временного интервала включения/отключения. В отдельных моделях предусмотрен контроль только над приоритетными нагрузками.
Подключение ограничителя мощности
Для корректной работы оборудования необходима правильная установка. К этой работе привлекают подготовленных электриков. Основные моменты, которые следует учесть.
- Тип электросети — одно- или трехфазная.
- Период срабатывания, временной интервал для возвращения в исходное состояние после отключения.
- Предельно допустимая мощность.
Время срабатывания важно знать, чтобы настроить ограничитель мощности, а также для коррекции расхода электрической энергии. Сечение кабеля определяют с учетом предполагаемой нагрузки. Если планируется подключение контактора, его выбирают по величине потребляемого тока.
Схемы подключения ограничителя мощности
Выбор схемы монтажа определяется конкретными задачами. Доступны 4 способа:
- Одна группа устройств, потребляющих мощность. При превышении допустимого показателя отключаются все приборы. Фазные провода подсоединяются к зажимам вводного автомата, «0» — к соответствующей шине, а с нее — к электросчетчику. Питание на ограничитель мощности поступает с УЗИП.
- 2 группы устройств, одна из которых приоритетная. При превышении мощности она остается подключенной, отключается неприоритетная. Приоритетные наборы всегда включены. Подобный вариант применяется при подключении холодильных установок, бойлерного и отопительного оборудования (котлы, насосные станции и так далее).
- Схема подключения 3-фазного ограничителя мощности с 2 отключаемыми группами устройств. Сначала отключаются объекты, потребляющие высокую мощность, например, обогреватели, системы «теплый пол», кухонное оборудование (электроплиты, духовки и так далее). Если и после этого мощность превышает допустимое значение, отключается вторая группа нагрузки. Подобная схема предполагает использование реле: нагрузки и функционального.
- 3 нагрузочных группы, выключение которых происходит по очереди, по мере увеличения мощности. Сначала отключается первая группа, затем вторая, третья — всегда включена (приоритетная).
Помимо подключения предстоит настройка работы ограничителя мощности (предельные значения, время подключения). Осуществляется с помощью потенциометров.
Виды ограничителей мощности
Различают 2 основных класса ОМ: одно- и трехфазные. Рассмотрим наиболее популярные модели:

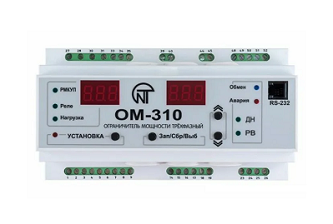

3-фазный ограничитель мощности Новатек ОМ-310. Для подключения электрооборудования совокупной мощностью от 2,5 до 30 кВт (при встроенных трансформаторах тока), до 350 кВт (при внешних токовых трансформаторах). Предназначен для защиты электроприборов от выхода из строя при нестабильных показателях электросети, отключения устройств при превышении допустимой нагрузки — полностью или частично. Помимо этого, ОМ-310 оповещает о возникновении аварийных ситуаций. Также доступно дистанционное управление подключением/отключением приборов.
3-фазный ограничитель мощности ОМ-630. Для нагрузки от 5 кВт до 50 кВт. Защита от перепадов напряжения, которые происходит при обрыве нулевого провода. Оборудование востребовано в энергетической сфере, системах управления. Возможные схемы отключения: по суммарной мощности, а также с ограничением в одной из фаз (2/5Р).
Производители выпускают широкий ряд ограничителей мощности с разными параметрами, что дает возможность выбрать устройство, которое подходит под конкретный объект.
Как выбрать ограничитель мощности
Ключевыми критериями выбора остаются технические параметры. Основные характеристики, на которые надо обратить внимание в первую очередь:
- Возможность изменять порог отключения. Предусмотрена фактически во всех современных моделях ограничителей мощности. Более того, изменение настроек потенциометра доступно без демонтажа ОМ. Такая необходимость может возникнуть в результате модернизации электроцепи. Диапазон регулировки порога отключения варьируется в пределах 200-2000 Вт.
- Изменение времени перезапуска. Предусмотрено в продвинутых моделях ограничителей мощности — от 4 до 180 секунд (3 минут). Правда, если потребление энергии так и останется на прежнем уровне, произойдет повторное отключение нагрузки.
- Задержка отключения. Предусмотрена почти во всех ограничителях мощности.
- Сила тока, приемлемая для электрической цепи. Большая часть моделей рассчитана на 16/20/25 или 32 А.
В нашем каталоге представлены преимущественно ограничители мощности производства Новатек и F&F. Это надежное оборудование, которое подойдет как для бытового применения, так и в составе сложных энергетических систем.
