Реле напряжения — надежная защита ваших электроприборов

В электрических сетях нередко случаются перепады напряжения. Они могут быть вызваны перегрузкой кабеля, плохим состоянием проводки в зданиях, подключением к старым линиям электропередач, обрывом нулевого рабочего провода или воздушных линий и другими ситуациями. Возникающая нестабильная подача тока вредит электроприборам, подсоединенным к сети, поэтому приходится думать об их дополнительной защите.

Применение реле напряжения поможет снизить риск выхода из строя бытовой техники, дорогостоящей аппаратуры, компьютерного оборудования, производственных агрегатов и других приборов.

В этой статье вы узнаете принцип работы реле контроля напряжения, какие бывают виды этих приборов и на что обратить внимание при их выборе.

Для чего применяется этот прибор

Перепады или скачки напряжения в сети, как в сторону резкого повышения, так и снижения, вызывают перегрузку приборов и могут вызвать их поломку, а иногда даже возгорание. Этих неприятностей можно избежать, используя в электрической цепи реле контроля напряжения.

Этот прибор следит за входным напряжением в электросети и очень быстро реагирует на изменение напряжения. Если оно выходит за рамки нужных параметров (падает ниже 170 вольт или поднимается выше 260 вольт), то реле произведет отключение и ваши приборы останутся в целости и сохранности. Когда напряжение стабилизируется, реле подает команду на включение.

Думаем, что ответ на вопрос о том, нужно ли ставить реле напряжения, будет однозначным: да, нужно, если вы хотите обезопасить работу ваших приборов.

Как работает реле напряжения

Принцип работы реле контроля напряжения довольно прост. Прибор состоит из двух блоков: контролирующего и исполнительного. Первый непрерывно измеряет напряжение в электросети и, при выходе его за установленные в настройках значения, подает сигнал на исполнительный блок (само реле), который производит отключение нагрузки.

Когда напряжение возвращается к нормальному значению, измерительный блок выдерживает определенное количество времени (этот параметр также задается в настройках) и сигнализирует исполнительному блоку о том, что можно вновь включать питание.

Реле напряжения могут иметь различные схемы подключения, часто этот момент зависит от производителя. Перед включением прибора необходимо изучить технический паспорт и руководство по настройке.

Виды реле напряжения

Реле принято классифицировать по типу корпуса и по виду нагрузки (или по количеству фаз).

По типу корпуса реле подразделяются на следующие виды:

• Розеточные реле.

Это тип «вилка-розетка», когда реле установлено прямо в розетке. На ней же обычно имеется цифровое табло, на котором показывается состояние напряжения, и кнопки для выбора допустимого диапазона напряжения и фиксации задержки времени до включения.

Такое реле отлично подходит для защиты отдельной техники: телевизора, холодильника и т.д.

• Реле-удлинитель.

Этот прибор аналогичен первому, с той лишь разницей, что в нем имеется несколько розеток. То есть, это более универсальная модель, способная защитить сразу несколько приборов. Например, к нему удобно подключить сразу несколько предметов офисной техники.

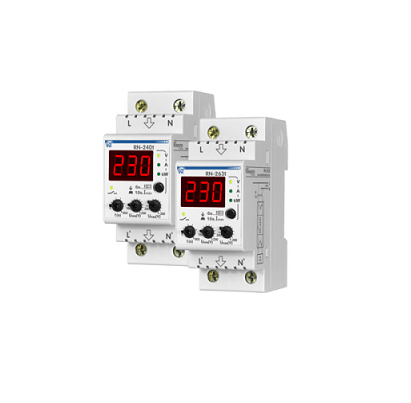

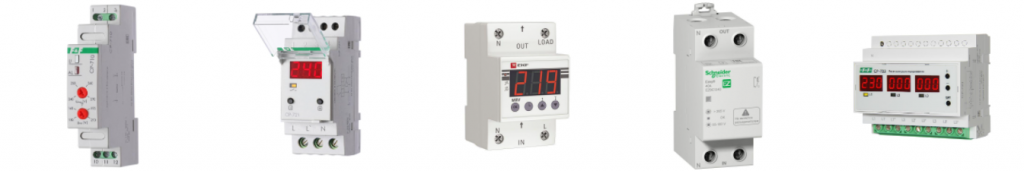

• Реле с установкой на din-рейку.

Такой прибор предназначен для установки в распределительном щитке. Благодаря своим конструктивным особенностям данный вид реле может работать в разных независимых режимах. Такое реле – идеальный вариант для защиты всего дома или квартиры.

По виду нагрузки реле делятся на:

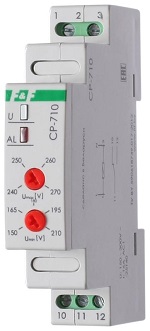

• Однофазные.

Пропускают через себя одну фазу и ноль. Имеют минимальное количество настроек, предназначены для защиты приборов в домах, квартирах, гаражах и т.д.

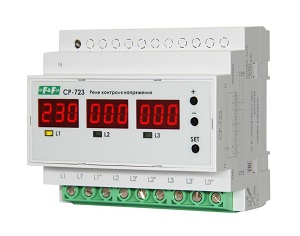

• Трехфазные.

Используются для контроля напряжения сразу на трех фазах. Применяются, в основном, в промышленности и на предприятиях, где предохраняют от выхода из строя трехфазное оборудование: двигатели, станки, компрессорные и холодильные установки и т.д.

Выбор реле напряжения

Как выбрать реле напряжения? Для этого нужно учесть несколько факторов:

• Мощность.

Зависит от количества и мощности электроприборов.

• Номинальный ток нагрузки.

Следует учитывать потребляемую нагрузку и брать запас мощности 30-50%. При размыкании реле сила тока может превышать номинальную величину, поэтому для надежности и безопасности работы необходимо брать прибор с запасом мощности.

• Количество фаз.

Учитывается в зависимости от того, для каких приборов требуется защита – бытовых или промышленных.

• Способ регулировки.

Реле подразделяются на механические, цифровые (кнопочные и сенсорные) и самые простые – без регулировки.

• Способ установки.

В зависимости от ситуации, можно выбрать стационарные (для установки в щитках) или переносные (розеточные) реле.

Это основные критерии для выбора защитного реле. В целом, выбирать нужно тот прибор, который будет максимально применим к вашим задачам по защите электрооборудования.
