Выключатели и переключатели: характеристики, как выбрать
Среди электроустановочных изделий устройства для включения/отключения освещения занимают особое место, ведь с ними мы сталкиваемся ежедневно. От них зависит комфорт и безопасность эксплуатации осветительных приборов. Существует десятки моделей, которые отличаются как дизайном, так и конструктивными особенностями. Мы расскажем, чем отличается выключатель от переключателя, какие виды бывают, как выбрать.
Переключатель и выключатель — в чем разница
Внешне устройства абсолютно схожи — такой же корпус, клавиши. Основные отличия выключателя от переключателя:
- Схема подключения. В случае стандартного 1-клавишного выключателя предполагается фаза и ноль. Рубильник внедрен в линию фазы. При нажатии клавиши линия замыкается и размыкается. Аналогичным способом обеспечивается работа 2- и 3-клавишных выключателей. У переключателей предусмотрена еще одна клемма. Так, если он одноклавишный, будет 3 клеммы, у 2-клавишных — 4. Схема подключения переключателя сложнее — одна фаза, два кабеля под ноль. Таким образом, вне зависимости от положения клавиши происходит замыкание/размыкание цепи.
- Назначение и устройство выключатели и переключателя. Выключатель служит для включения и отключения приборов освещения путем замыкания/размыкания цепи. Переключатель обеспечивает подключение то к одной цепи, то к другой, то есть, переключение между ними. Их может быть две или даже три (крайне редко).
Сфера применения переключателей — основное отличие от выключателей. Переключатели дают возможность включить свет в одной точке, а выключить — в другой. Предположим, вы вошли в освещенную комнату, легли отдохнуть — чтобы выключить освещение, надо пройти ко входу, нажать клавишу, вернуться обратно. А теперь представьте, что непосредственно у кровати находится переключатель, с помощью которого можно все сделать, не вылезая из-под одеяла. Удобно!
Основные виды выключателей и переключателей
Изделия отличаются способом установки, крепления проводов, материалом, из которого изготовлен корпус (преимущественно термостойкий пластик). Рассмотрим наиболее важные моменты.
Скрытый монтаж востребован, когда провода проложены внутри стены методом штробления. Область применения выключателей подобного типа: жилые, административные, промышленные объекты. Дополнительно потребуется монтажная коробка. Накладные устройства устанавливают при открытой прокладке проводки. Например, в домах из бруса, на других объектах, где кабель размещен снаружи.
Для большего удобства некоторые модели выключателей и переключателей оснащают подсветкой. Благодаря этому они заметны в темноте. При подборе выключателей такого типа всегда интересуйтесь, совместимы ли они с LED-лампами, если вы их используете. Особая категория — устройства с индикацией, в отличие от подсветки она горит всегда, а не только в выключенном состоянии.

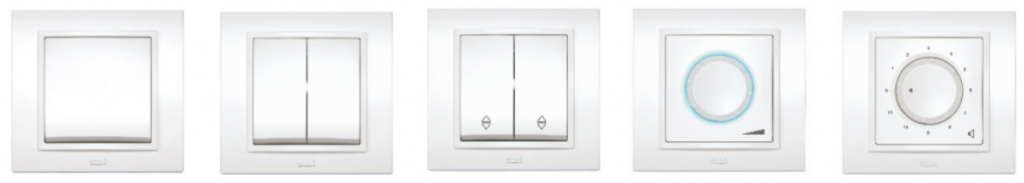

Рассмотрим наиболее распространенные типы выключателей и переключателей:
- Клавишные. Замыкание/размыкание линии происходит при нажатии клавиши: одной, двух или трех — в зависимости от типа устройства. Простая конструкция, доступная цена, сравнительно с другими вариантами небольшой срок службы.
- Кнопочные. При нажатии кнопки она зажимается, цепь замыкается, повторное нажатие приведет к размыканию. Долговечнее клавишных выключателей и переключателей, но цена несколько выше.
- Диммеры. Выключатели с реостатом, с помощью которого можно регулировать яркость освещения (изменяется сила тока). Комфортное решение обеспечивает экономию электроэнергии. К минусам относят высокую стоимость, возможные конфликты со светодиодными лампами.
Веревочные выключатели применяются преимущественно для настенных светильников, например, бра. Довольно редкий вариант — поворотные светильники, сегодня их устанавливают крайне редко. В нашем каталоге представлены популярные модели: накладные и встраиваемые, клавишные, кнопочные, с индикацией или без нее. Также можно отдельно приобрести механизм выключателя, электроустановочные изделия в ассортименте (розетки, переходники, датчики движения и прочее).
Перекрестные переключатели
На определенных объектах есть потребность во включении света с разных мест. Например, в длинных коридорах, на складах, в других помещениях с большой площадью. Это реализуется с помощью перекрестного выключателя/переключателя, который подключается совместно с проходными (между ними). Механизм устройства оснащен большим числом контактов (1-клавишный — с четырьмя контактами), которые подключаются/отключаются попарно.

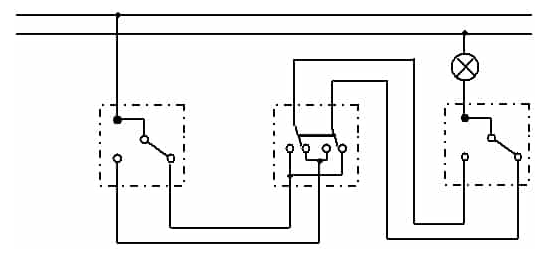

На рисунке представлена схема подключения перекрестного переключателя.
Конструктивно перекрестные переключатели представляют собой два 1-клавишных выключателя, контакты которых объединены металлическими перемычками.
Схемы подключения выключателей, переключателей
Рассмотрим простейший вариант — подключение электроустановочного изделия с одной клавишей.
Несколько сложнее схема подключения переключателя. Первый, как правило, устанавливают на входе в помещение, второй — на выходе или в любом другом месте, где в нем есть потребность.
Переключатели всегда подключаются попарно. А для управления источниками освещения с трех и более точек потребуется перекрестный переключатель.
Как выбрать выключатель
При выборе выключателей обращайте внимание на основные параметры: номинальный ток, напряжение, способ монтажа, тип (1-, 2- или 3-клавишный, кнопочный, диммер, поворотный).
Всегда учитывайте условия эксплуатации (уровень влажности в помещении), способ установки (встраиваемые, накладные), тип устройства (выключатель, переключатель — проходной или перекрестный). Обратите внимание на дизайн.
Для установки в помещениях с повышенной влажностью выбирайте влагозащищенные устройства. Корпус переключателей и выключателей со степенью защиты IP44 не пропускает брызги воды вне зависимости от их направления. IP55 — более высокий уровень защищенности, изделия этого типа без последствий перенесут струю воды, а IP56 — затопление. Во всех случаях допускается попадание незначительного количества пыли внутрь, что не влияет на функциональность устройств.
Рамки, которые скрывают механизм выключателей и переключателей выполнены преимущественно из белой или цветной пластмассы. Более интересные варианты выпускают Schneider Electric, Legrand, другие зарубежные бренды, в отделке используется дерево, стекло, металл.
Если вас интересуют бюджетные модели, рекомендуем продукцию IEK (Китай). Торговая марка выпускает встраиваемые и накладные устройства, в том числе IP54. Интересные варианты есть у турецкой компании Lezard.
